精度达2μm！陶瓷3D打印应用如何颠覆电子封装行业

2025-11-11

在电子信息产业快速发展的当下，电子封装作为保护电子元件、确保信号传输稳定的核心环节，对精度、材料性能的要求日益严苛。传统陶瓷封装工艺（如干压、等静压）不仅精度可能仅停留在几十微米级别，难以满足微型化元件的装配需求，还面临复杂结构（如内部微通道、异形腔体）制造难、依赖进口设备、生产周期长等痛点。而精度达2μm的陶瓷3D打印应用，正以技术突破打破这些局限，为电子封装行业带来颠覆性变革。作为国内陶瓷3D打印领域的领军企业，协同高科凭借自主研发的大幅面陶瓷SLA装备，打破国外垄断，为陶瓷3D打印应用在电子封装的落地提供了关键技术支撑。

一、电子封装行业的核心痛点，传统工艺难以突破

当前电子封装行业的发展，正被三大核心痛点制约。首先是精度瓶颈，随着芯片、传感器等元件不断微型化，封装结构的精度需求已降至微米级，传统工艺可能无法精准控制细微尺寸，导致元件装配误差大，影响设备性能；其次是结构限制，高功率、高频电子元件需要封装件具备内置散热通道、异形防护腔体等复杂结构，传统工艺需多道工序拼接，不仅成本高，还可能存在密封性能隐患；最后是设备与材料依赖，过去高端陶瓷封装设备多依赖进口，采购成本高且后续技术支持响应慢，同时适配复杂工艺的陶瓷材料选择有限，进一步制约了国内电子封装行业的自主创新。这些痛点，都为陶瓷3D打印应用的介入创造了迫切需求。

二、陶瓷3D打印应用的三大优势，重塑电子封装逻辑

陶瓷3D打印应用之所以能颠覆电子封装行业，关键在于其精准匹配了行业需求的三大核心优势。

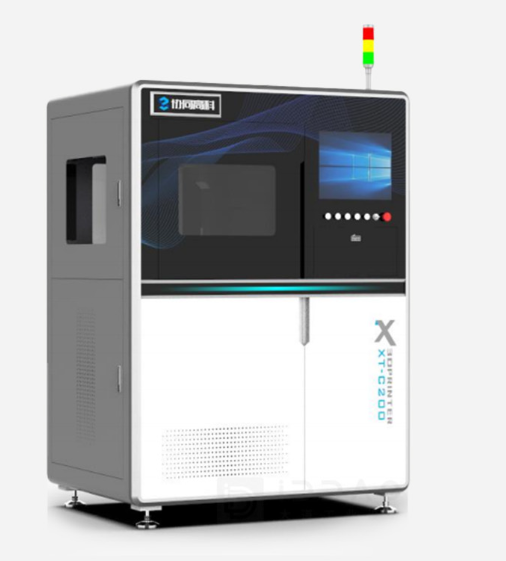

第一是微米级精度优势，2μm的打印精度完全覆盖微型电子元件的封装要求，能精准制造出带有细微结构（如直径几微米的透气孔、微米级装配间隙）的封装外壳，确保电子元件与封装件的完美贴合，降低信号传输损耗。协同高科的陶瓷3D打印设备（如XT-C200）单层定位精度达±2μm，设备技术与材料完全自主可控，为电子封装企业提供了高精度、高稳定性的加工方案。
第二是材料适配性优势，电子封装对材料的耐高温、绝缘、散热性能要求极高。协同高科研发的低粘度、高固含量陶瓷浆料，支持氧化系陶瓷（如氧化铝、氧化锆）等多种材料，其中氧化铝纯度>99.8%、氧化锆纯度>99.9%，不仅绝缘性能优异，还能承受大约1300℃以上的高温，完全满足高功率元件的散热与防护需求，避免传统材料因耐热性不足导致的封装失效问题。
第三是**工艺灵活性优势**，陶瓷3D打印应用无需模具，可直接根据设计图纸快速制造复杂结构封装件。比如针对高功率半导体的封装需求，能一次性打印出集成内部散热网络的封装壳，相比传统工艺需多道工序拼接的方式，生产周期可能缩短50%以上，同时减少材料浪费，降低定制化封装的成本。这种灵活性，让电子封装企业能更快响应产品迭代需求，加速研发成果落地。

三、陶瓷3D打印应用在电子封装的典型场景落地

如今，陶瓷3D打印应用已在电子封装的多个细分场景实现突破，成为推动行业升级的关键力量。
在高频通信领域，毫米波天线封装对材料的介电损耗、结构精度要求极高，陶瓷3D打印应用可利用氧化锆陶瓷的低介电损耗特性，制造出高精度天线封装件，减少信号干扰，提升通信质量，协同高科可提供此类陶瓷零件的定制化打印服务，覆盖电子领域的个性化需求；
在微型传感器封装中，传感器芯体需要透气、防尘的封装环境，陶瓷3D打印应用能精准制造带有微纳级透气孔的封装结构，既保护芯体不受外界环境影响，又确保检测信号的准确传输，解决了传统工艺难以加工细微孔道的技术难题；
在新能源汽车功率半导体封装方面，功率器件工作时会产生大量热量，陶瓷3D打印应用可制造带有复杂内部散热通道的封装件，将热量快速导出，降低热应力对元件寿命的影响，这对于提升新能源汽车电控系统的稳定性具有重要意义。

四、协同高科引领技术突破，推动陶瓷3D打印应用普及

作为国家级高新技术企业、广东省及深圳市增材制造创新中心的唯一运营主体，协同高科在陶瓷3D打印领域的技术实力，为陶瓷3D打印应用在电子封装的落地提供了坚实保障。协同高科不仅研发出国内首个大幅面陶瓷SLA装备（如XT-C100、XT-C200系列），打破国外对高端陶瓷3D打印设备的垄断，其设备单价在100万-180万元+区间，还实现了陶瓷浆料的自主研发，解决了传统材料在打印过程中易出现的缺陷问题。
同时，协同高科拥有博士级研发团队，累计申请知识产权160余项，授权121项（其中发明专利37项），具备从设备研发、材料生产到零件加工的全链条服务能力，能根据电子封装企业的不同需求，提供定制化的陶瓷3D打印解决方案，进一步降低了陶瓷3D打印应用在电子封装领域的准入门槛。

五、未来展望：陶瓷3D打印应用将开启电子封装新赛道

随着电子设备向更高集成度、更小尺寸、更高功率方向发展，陶瓷3D打印应用在电子封装领域的潜力将进一步释放。或许在未来，陶瓷3D打印应用会与AI设计技术深度融合，通过算法自动优化封装结构，实现“设计-打印-检测”的全流程智能化；同时，可能会有更多新型陶瓷材料通过3D打印技术应用于电子封装，进一步提升封装件的性能。
协同高科作为增材制造行业的创新标杆，将持续以技术创新为目标，突破陶瓷3D打印的行业共性技术瓶颈，推动设备性能升级与材料创新，为陶瓷3D打印应用在电子封装行业的深度渗透提供更强动力。

从解决精度瓶颈到打破国外设备垄断，从降低复杂封装成本到加速产品迭代，陶瓷3D打印应用正以不可逆转的趋势重塑电子封装行业的制造逻辑。协同高科凭借自主可控的核心技术、全链条服务能力以及对行业需求的深刻理解，成为推动这一变革的关键力量。相信在陶瓷3D打印应用的持续赋能下，国内电子封装行业将实现更高水平的自主化、高端化发展，为电子信息产业的升级奠定坚实基础，开启更广阔的市场空间。
